Power Quality

Für raue Umgebungen & beengten Platz

Alle PQ-Box erstellen eine automatische Normauswertung und Ereigniserfassung nach:

• EN 50160
• IEC 61000-2-2
• IEC 61000-2-12
• IEC 61000-2-4 (Klasse 1; 2; 3)
• NRS 048
• IEEE 519
• VDE AR-N 4100
• IEC 61000-4-30 Ed. 3 Klasse A
• IEC 61000-4-7
• IEC 61000-4-15
• IEC 62586-2 Ed. 2
• IEC 62586-1

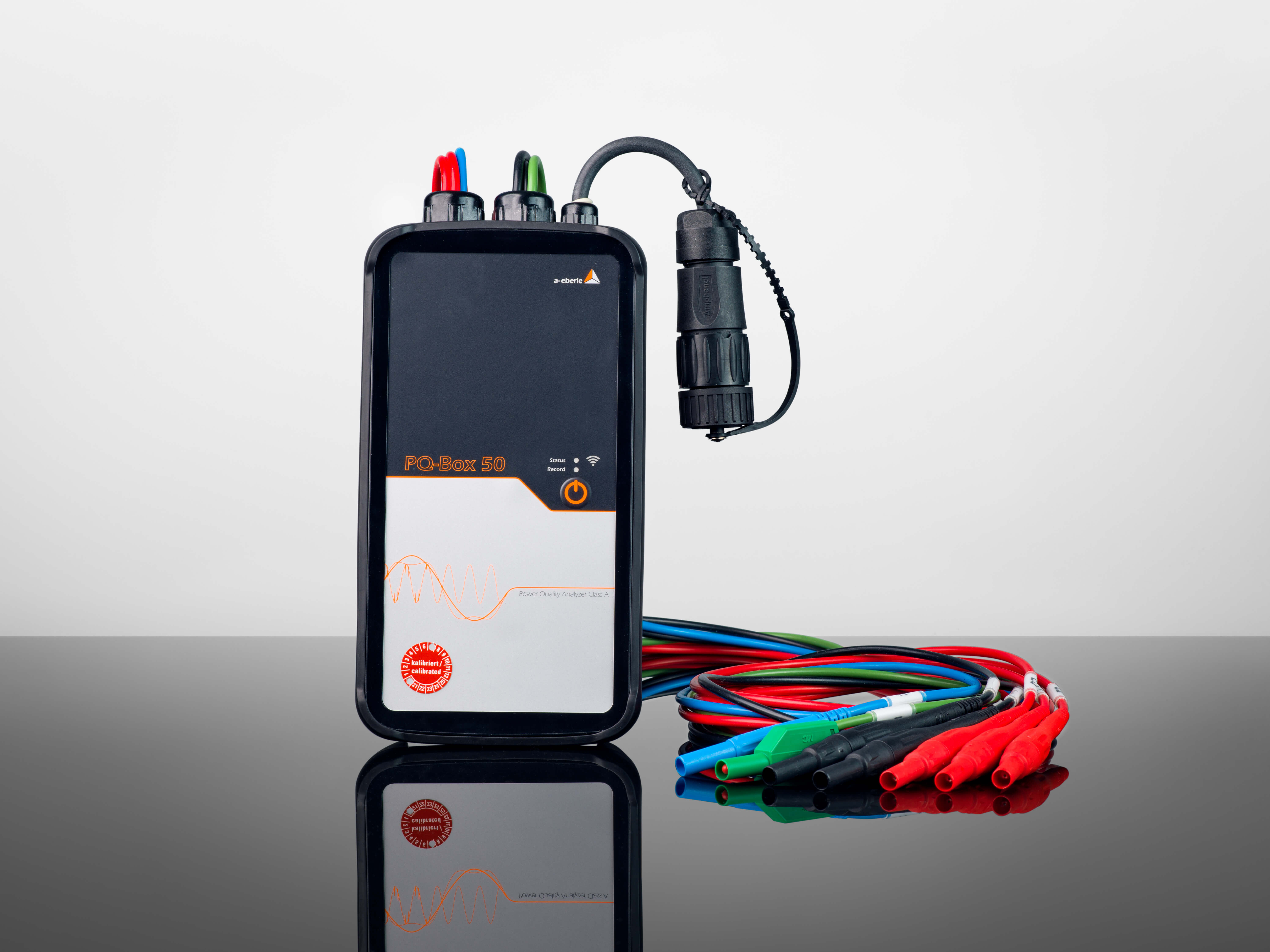

PQ-Box 50

Das perfekte Tool für Energiemanagementaudits nach ISO 50001. Unser universelles Klasse A Messgerät PQ-Box 50 wurde für den vielfältigen Einsatz entwickelt und ist mit einem integrierten Netzteil, einem robusten Gehäuse und einer kompakten Bauform ausgestattet. Der universell einsetzbare Netzanalysator eignet sich ideal für den mobilen Messbetrieb in rauen Umgebungen und bei sehr beengten Platzverhältnissen.

Extrem robustes und kompaktes Gehäuse

Bei der Entwicklung unserer PQ-Box 50 stand von Anfang an die kompakte Bauweise des Netzanalysators im Vordergrund. So kann das Gerät mit sehr geringen Abmessungen von 220 x 110 x 40 mm und ein Gewicht von einem Kilogramm in Anwendungsbereichen mit besonders beengten Platzverhältnissen glänzen. Selbstverständlich besitzt unsere PQ-Box 50 trotz der geringen Maße die Schutzklasse IP 65 und ist ein zertifiziertes Klasse A Messgerät.

WLAN-Schnittstelle für eine kabellose Kommunikation mit der Software & App

Die von der PQ-Box 50 aufgezeichneten Daten können neben einer USB-Schnittstelle über eine schnelle WLAN-Schnittstelle an den Auswerte-PC übertragen werden. Die umfangreiche Auswertesoftware WinPQ mobil ist im Lieferumfang enthalten und kann auf beliebig vielen PCs installiert werden. Um das Nutzererlebnis abzurunden, haben wir die PQ-Box App für Android und iOS entwickelt. So ist es über die App beispielsweise möglich, eine Vielzahl an Online-Messwerten anzeigen zu lassen, Wandler Konfigurationen für Strom- und Spannungswandler, das Messintervall oder die Nennspannung der PQ-Box 50 zu ändern.

Alle eingehaltenen Normen und Protokolle - damit sind unsere Produkte für die Zukunft gerüstet

Der mobile Power Quality Allrounder

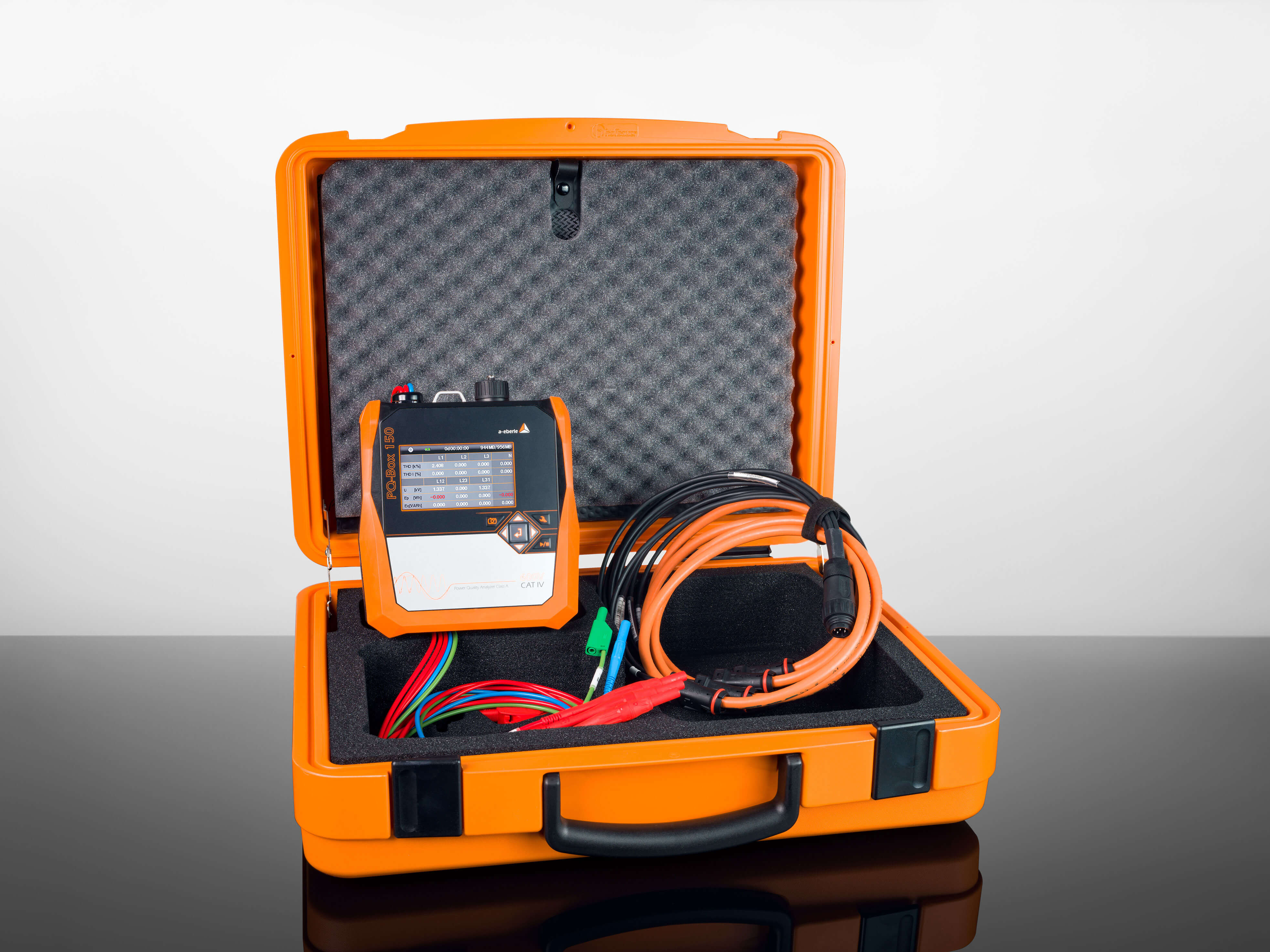

PQ-Box 150

Der mobile Netzanalysator, Leistungsmesser und Transientenrekorder PQ-Box 150 wurde konzipiert, um Verursacher von Netzstörungen schnell zu lokalisieren. Das Klasse A Gerät wurde für Messungen in Nieder-, Mittel- und Hochspannungsnetzen entwickelt und ist ideal designed für den mobilen Messbetrieb in rauen Umgebungen und bei sehr beengten Platzverhältnissen. Somit besticht das Gerät als mobiler Allrounder unserer Produktgruppe und sein breites Anwendungsfeld, das zudem Normberichte nach den Vorgaben der EN 50160, IEC 61000-2-2/-2-4 für öffentliche und industrielle Netze liefert.

Erfassung von Strom- und Spannungsharmonischen bis 9kHz

Die PQ-Box 150 erfasst Strom und Spannungsharmonische bis 9 kHz nach IEC61000-4-7. Das Netzqualität Messgerät ist gut gerüstet für zukünftige Power Quality Normen.

WLAN-Schnittstelle für eine kabellose Kommunikation mit der Software & App

Die vom Netzanalysator PQ-Box 150 aufgezeichneten Daten können neben einer USB- und Ethernet-Schnittstelle auch über eine schnelle WLAN-Schnittstelle an den Auswerte-PC übertragen werden. Die umfangreiche Auswertesoftware WinPQ mobil ist im Lieferumfang enthalten und kann auf beliebig vielen PCs installiert werden. Um das Nutzererlebnis abzurunden, haben wir die PQ-Box App für Android und iOS entwickelt. So ist es über die App beispielsweise möglich, eine Vielzahl an Online-Messwerten anzeigen zu lassen, Wandler Konfigurationen für Strom- und Spannungswandler, das Messintervall oder die Nennspannung der PQ Box 150 zu ändern.

Alle eingehaltenen Normen und Protokolle - damit sind unsere Produkte für die Zukunft gerüstet

Das mobile Werkzeug für den Power Quality Experten

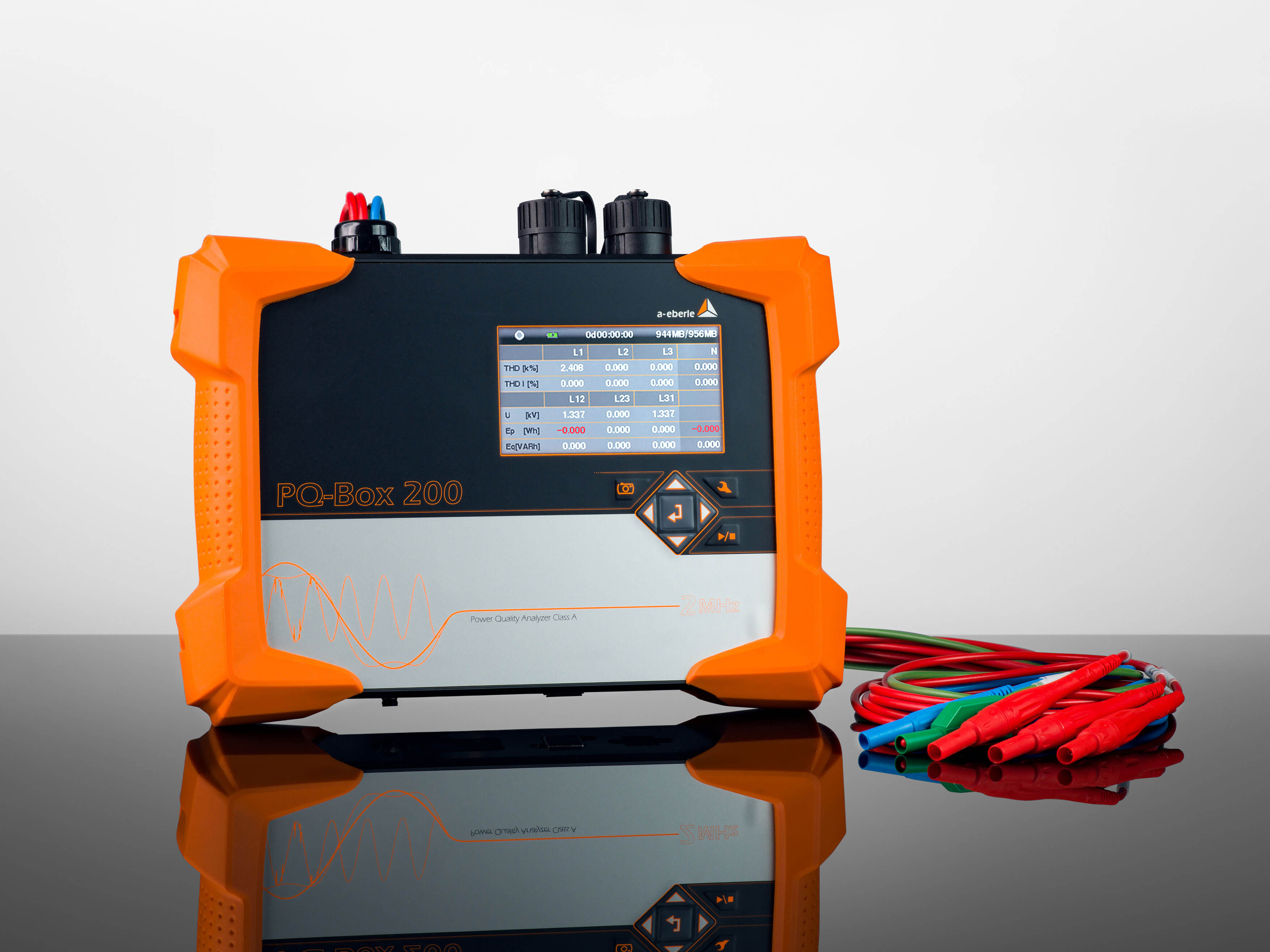

PQ-Box 200

Verursacher von Netzstörungen schnell lokalisieren

PQ-Box 200

Der mobile Power Quality Netzanalysator, Leistungsmesser und Transientenrekorder PQ-Box 200 wurde mit einer Vielzahl von Triggermöglichkeiten ausgestattet, um Verursacher von Netzstörungen schnell zu lokalisieren. Das Klasse A Gerät wurde für Messungen in Nieder-, Mittel- und Hochspannungsnetzen entwickelt und ist ideal designed für den mobilen Messbetrieb in rauen Umgebungen und bei sehr beengten Platzverhältnissen. Zudem ermöglicht das Gerät eine Bewertung der Spannungsqualität für öffentliche und industrielle Netze. Somit bietet das Gerät alles, was der Power Quality Experte braucht.

Schnelle Schalttransienten mit 4 MHz Abtastrate erfassen

Der Netzanalysator PQ-Box 200 hat eine Abtastrate von 4 MHz für die Erfassung von schnellen Schalttransienten. Der Messbereich für Transienten liegt bei +/- 5.000 V. Spannungs- und Stromharmonische werden bis 20 kHz erfasst. Das Gerät hat eine hohe Genauigkeit und besitzt einen 24 bit Eingangswandler.

WLAN-Schnittstelle für eine kabellose Kommunikation mit der Software & App

Die von der PQ-Box 200 aufgezeichneten Daten können neben einer USB- und Ethernet-Schnittstelle auch über eine schnelle WLAN-Schnittstelle an den Auswerte-PC übertragen werden. Die umfangreiche Auswertesoftware WinPQ mobil ist im Lieferumfang enthalten und kann auf beliebig vielen PCs installiert werden. Um das Nutzererlebnis abzurunden, haben wir die PQ-Box App für Android und iOS entwickelt. So ist es über die App beispielsweise möglich, eine Vielzahl an Online-Messwerten anzeigen zu lassen, Wandler Konfigurationen für Strom- und Spannungswandler, das Messintervall oder die Nennspannung der PQ-Box 200 zu ändern.

Alle eingehaltenen Normen und Protokolle - damit sind unsere Produkte für die Zukunft gerüstet

Das Power Quality Tool für hohe Frequenzbereiche

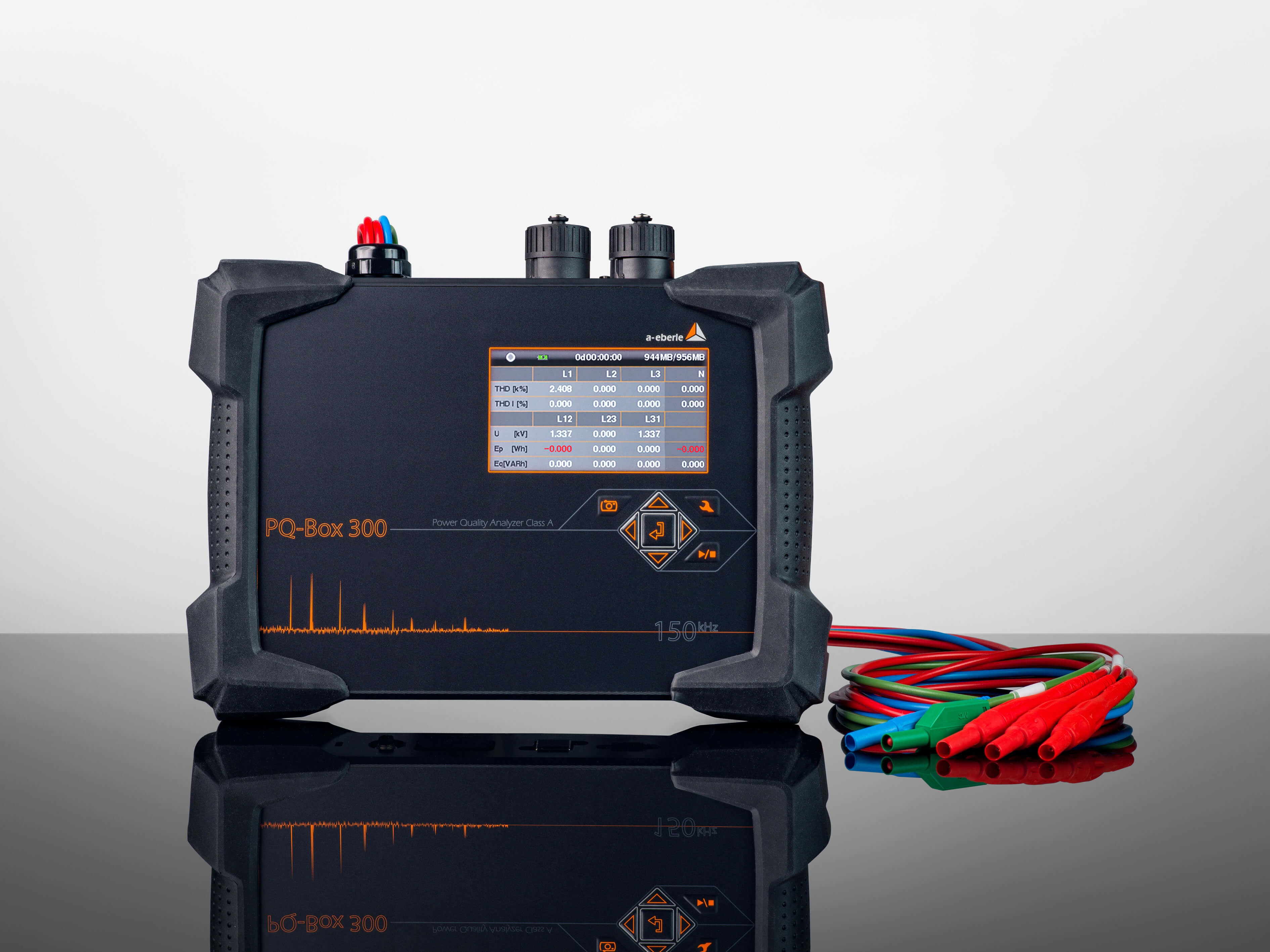

PQ-Box 300

Frequenzanalyse DC bis 170 kHz

PQ-Box 300

Der mobile Power Quality Netzanalysator, Leistungsmesser und Transientenrekorder ermöglicht eine permanente Frequenzanalyse DC bis 170 kHz. Das Klasse A Gerät wurde für Messungen in Nieder-, Mittel- und Hochspannungsnetzen entwickelt und ist ideal designed für den mobilen Messbetrieb in rauen Umgebungen und bei sehr beengten Platzverhältnissen. Zudem ermöglicht das Gerät eine Bewertung der Spannungsqualität für öffentliche und industrielle Netze. Das Gerät ist somit eine unabdingbare Unterstützung für Analysen in hohen Frequenzbereichen.

Permanente Erfassung von Frequenzen bis 170 kHz

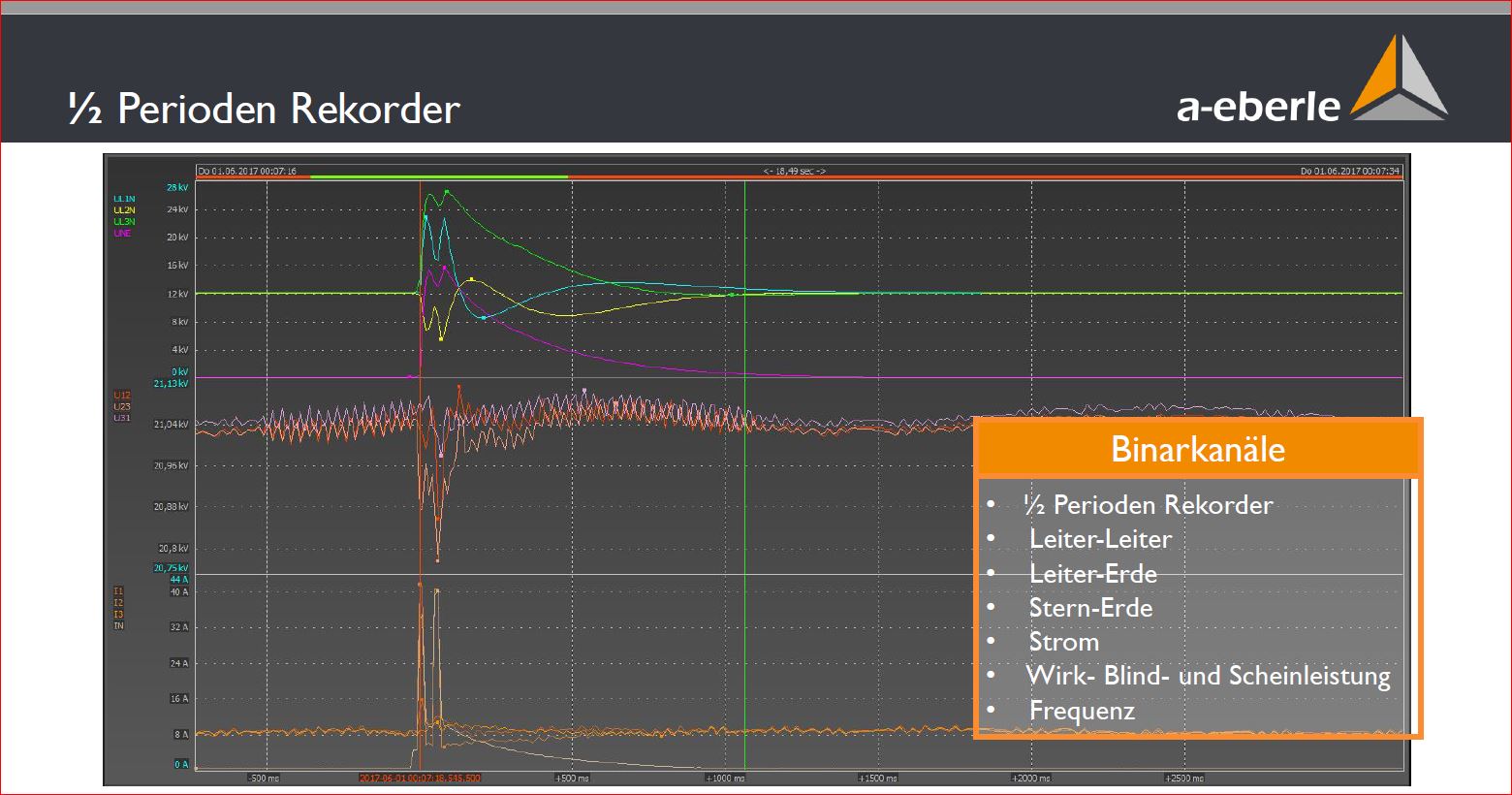

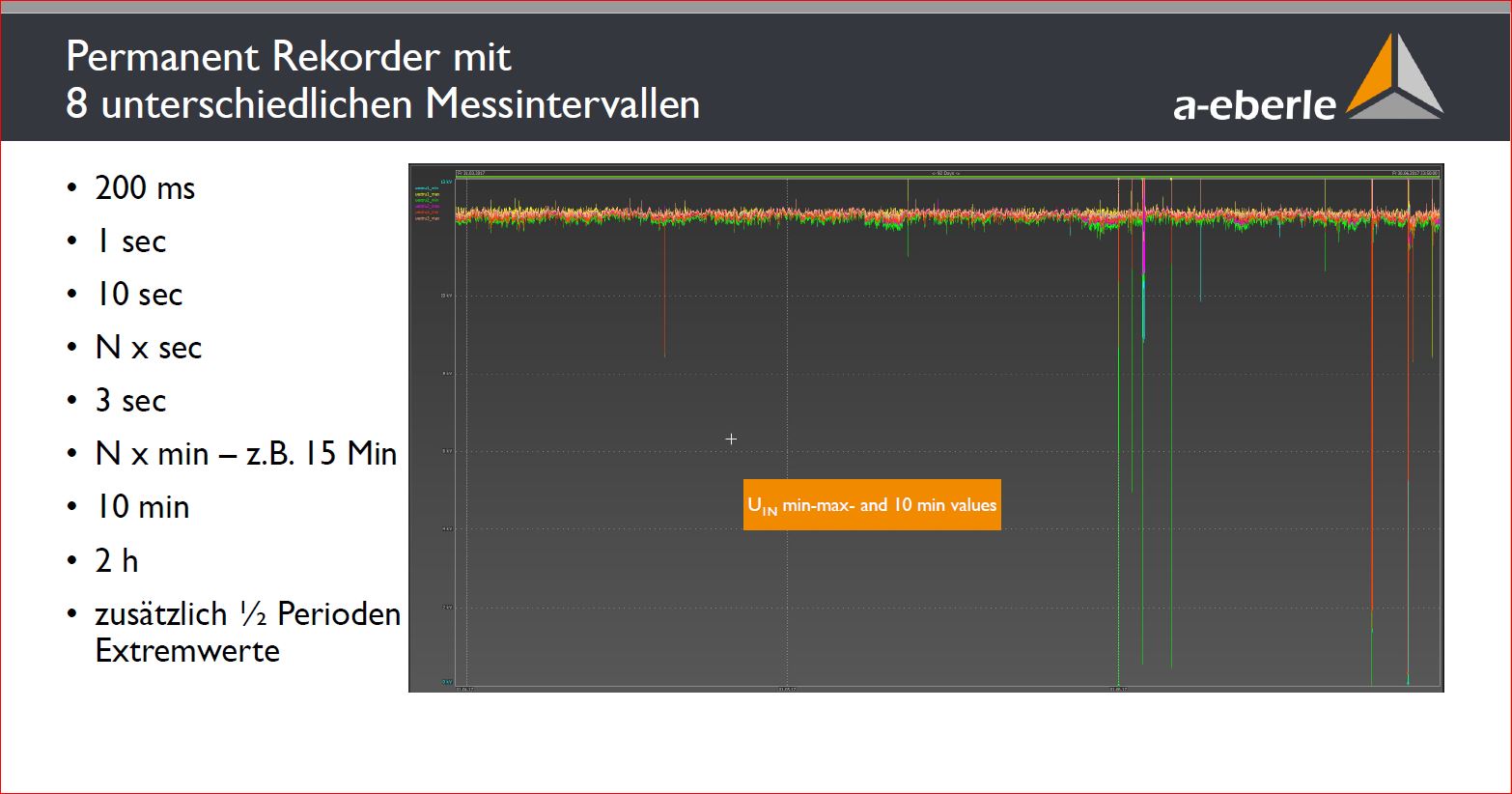

Die Berechnung von 8 kHz bis 170 kHz geschieht über eine lückenlose FFT Berechnung als 200 msec Intervall. Über 5000 verschiedenen Messwerte können permanent mit Messintervallen ab 200ms aufgezeichnet werden. Zusätzlich werden ½ Perioden (10 ms) Minimal- und Maximalwerte erfasst.

WLAN-Schnittstelle für eine kabellose Kommunikation mit der Software & App

Die vom Transientenrekorder und Netzanalysator PQ-Box 300 aufgezeichneten Daten können neben einer USB- und Ethernet-Schnittstelle auch über eine schnelle WLAN-Schnittstelle an den Auswerte-PC übertragen werden. Die umfangreiche Auswertesoftware WinPQ mobil ist im Lieferumfang enthalten und kann auf beliebig vielen PCs installiert werden. Um das Nutzererlebnis abzurunden, haben wir die PQ-Box App für Android und iOS entwickelt. So ist es über die App beispielsweise möglich, eine Vielzahl an Online-Messwerten anzeigen zu lassen, Wandler Konfigurationen für Strom- und Spannungswandler, das Messintervall oder die Nennspannung der PQ-Box 300 zu ändern.

Alle eingehaltenen Normen und Protokolle - damit sind unsere Produkte für die Zukunft gerüstet
